Як інтегрувати протипожежну вентиляцію в загальну автоматизацію будівлі
Уявіть хмарочос або великий ТРЦ. Всередині одночасно працюють сотні інженерних мереж: опалення, кондиціонування, освітлення, контроль доступу, вентиляція. У звичайний день усе це забезпечує комфорт. У разі пожежі — пріоритет один: щоб люди вийшли.
Головна загроза під час пожежі — не вогонь, а дим. До 80% загиблих на пожежах гинуть від отруєння продуктами горіння та чадним газом. Задимлення блокує шляхи евакуації за лічені хвилини. Саме тому протипожежна вентиляція не може працювати ізольовано від решти інженерних систем будівлі. Надійним партнером у побудові таких інтегрованих рішень є бренд MERCOR — детальніше з обладнанням можна ознайомитися на сайті MERCOR, де представлено сертифіковані системи димовидалення та вогнезахисту.
Чому автономні системи більше не працюють
Раніше інженерні мережі проектували за принципом незалежності. Пожежна сигналізація жила своїм життям, загальнообмінна вентиляція — своїм. На практиці це призводило до абсурдних ситуацій: звичайна вентиляція продовжувала подавати кисень прямо в зону горіння і роздмухувала полум’я, а клапани димовидалення не відкривалися вчасно, бо єдиного сигналу управління просто не існувало.
Інтегрований підхід вирішує це принципово. Час від виявлення задимлення до запуску вентиляторів скорочується до кількох секунд — автоматика не чекає, поки хтось із персоналу розбереться в ситуації і натисне потрібну кнопку. В умовах паніки людина помиляється. Автоматика діє за заздалегідь прописаним сценарієм і не відхиляється від нього. Крім того, загальна система автоматизації в реальному часі показує стан кожного клапана, датчика і привода та дозволяє проводити планові тести без зупинки роботи будівлі.
З чого складається єдина мережа

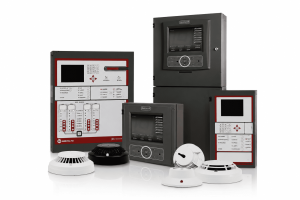

Щоб система спрацювала як один механізм, потрібно зв’язати чотири типи обладнання. Датчики — димові, теплові або комбіновані сповіщувачі і кнопки ручної тривоги — фіксують перші ознаки небезпеки і передають сигнал далі. Протипожежні клапани виконують дві протилежні функції: вогнезатримуючі у звичайному стані відкриті, а при пожежі закриваються, щоб вогонь не пішов по повітроводах в інші приміщення; клапани димовидалення навпаки відкриваються лише в аварійній зоні. Вентилятори витягують токсичні гази назовні і одночасно нагнітають чисте повітря на сходові клітки, створюючи там надлишковий тиск — дим фізично не може туди зайти. І нарешті прилади керування — це мозок усього: вони приймають сигнали і роздають команди виконавчим механізмам.
UCS-6000 як центр координації

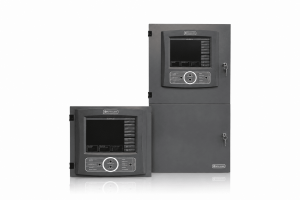

Прилад керування UCS-6000 від Polon-Alfa, який постачає MERCOR, вирішує саме задачу зв’язки. Він одночасно працює як приймально-контрольний прилад пожежної сигналізації і як силовий контролер для управління приводами клапанів напругою 24V або 230V. Завдяки підтримці протоколу Modbus через інтерфейс RS-485 він передає всі дані про свій стан на головний комп’ютер диспетчера будівлі. Схема інтеграції виглядає так:
Окрема перевага — вбудовані акумулятори. Якщо під час пожежі будівлю знеструмить, UCS-6000 продовжує керувати клапанами і системами природного димовидалення протягом часу, визначеного нормами.
Як виглядає сценарій у реальних секундах
Розберемо конкретний приклад: задимлення в одному з офісів бізнес-центру.

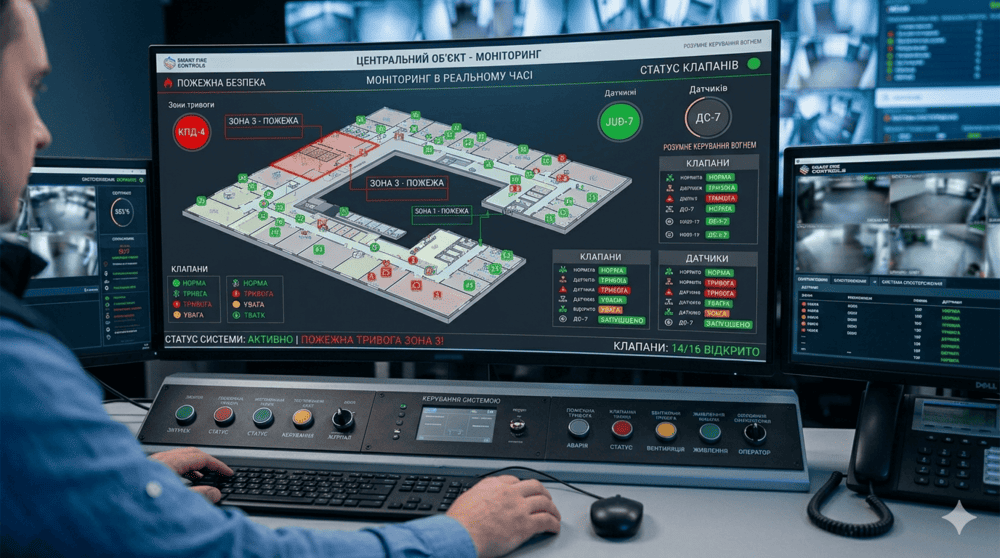

На нульовій секунді димовий датчик фіксує перевищення концентрації продуктів горіння і передає сигнал на UCS-6000. Через приблизно 2 секунди прилад підтверджує тривогу і надсилає команду на загальну систему автоматизації будівлі. На третій секунді автоматика вимикає загальнообмінну вентиляцію і кондиціонування, щоб зупинити перемішування повітря, і одночасно закриває вогнезатримуючі клапани на межах пожежної зони. На п’ятій секунді UCS-6000 відкриває клапани димовидалення в коридорі евакуації і запускає дахові вентилятори витяжки та вентилятори підпору на евакуаційних сходах. Приблизно через 10 секунд від початку тривоги починається активна фаза димовидалення — на шляхах евакуації повітря залишається придатним для дихання.
Порівняльний аналіз підходів до автоматизації
|
Характеристика |
Автономна (ручна/релейна) | Напівінтегрована (адресні модулі) |
Повна інтеграція на базі UCS-6000 + BMS |
| Швидкість запуску сценарію пожежі |
Низька (від 1 до 5 хвилин, залежить від людини) | Середня (до 30-45 секунд) |
Висока (до 5-10 секунд) |
| Складність монтажу та кабельних трас |
Дуже висока (величезна кількість товстих силових кабелів) | Середня (адресні шлейфи) |
Оптимальна (магістральні шини передачі даних + локальні модулі) |
| Контроль працездатності елементів |
Тільки візуальний під час обходів | Частковий (контроль цілісності ліній) |
Повний онлайн-моніторинг кожного клапана, привода та батареї |
| Поведінка при знеструмленні об’єкта |
Система повністю виходить з ладу | Залежить від центрального ДБЖ | Автономна робота завдяки локальним АКБ в UCS-6000 |
| Гнучкість перепрограмування сценаріїв |
Відсутня (потрібно фізично перебирати щити керування) | Обмежена параметрами пожежної панелі | Максимальна (програмна зміна логіки через ПЗ контролера) |
Що каже норматив
При проектуванні таких систем в Україні орієнтуються на ДБН В.2.5-56:2014 «Системи протипожежного захисту». Тут є кілька речей, про які варто знати заздалегідь. Будь-яке обладнання в ланцюгах протипожежної автоматики — кабелі, приводи, шафи керування, контролери — повинно мати сертифікат відповідності. Використання звичайних промислових контролерів без пожежного сертифіката для безпосереднього керування протипожежними клапанами заборонено. Лінії зв’язку між компонентами системи мають бути вогнестійкими — тип кабелю FLAME-X або аналогічні — і зберігати функціональність під впливом високих температур щонайменше 30–90 хвилин (класи P30–P90).
Інтеграція протипожежної вентиляції в загальну цифрову екосистему будівлі — це не надбудова поверх базового проекту. Це базова інженерна вимога, яку треба закладати ще на стадії ескізу. Якісне проектування і підбір сертифікованих компонентів — саме це визначає, чи спрацює система в потрібний момент.
