Для більшості перевірок в автомобілі достатньо трьох режимів: постійної напруги, прозвонки і струму в міліамперах. Саме ними перевіряють акумулятор, генератор, запобіжники, проводку і витік струму на стоянці. Автомобільний мультиметр додає до цього вимірювання обертів, коефіцієнта заповнення і тривалості імпульсу, але ці функції потрібні не кожному. Нижче розбираємо, за якими характеристиками порівнювати прилади, за що є сенс переплачувати і які моделі підходять під різні завдання.
Чим автомобільний мультиметр відрізняється від звичайного
Конструктивно це той самий цифровий мультиметр. Різниця в додаткових режимах для систем двигуна і в аксесуарах: індукційному датчику обертів, термопарі, тонких щупах для роз’ємів.
Ось що зазвичай додають автомобільні моделі:
- Тахометр. Показує оберти двигуна через індукційний датчик на високовольтному проводі свічки або через сигнал датчика обертів. На моторах з окремою котушкою на кожній свічці високовольтних проводів немає, тому там цей режим менш зручний.
- Коефіцієнт заповнення. Показує, яку частку часу сигнал увімкнений. Так перевіряють електромагнітні клапани, регулятори тиску і вентилятори, якими блок керування керує імпульсами.
- Тривалість імпульсу. Показує в мілісекундах, скільки часу відкрита форсунка. Це допомагає зрозуміти, як блок керування дозує пальне.
- Кут замкнутого стану контактів. Потрібен лише для старих двигунів із контактною системою запалювання.
- Температура. Термопара дає змогу перевірити нагрів радіатора, патрубків або корпусу термостата.
Якщо ви обслуговуєте сучасне авто самостійно і не плануєте шукати несправності в системі живлення двигуна, ці режими можна не брати до уваги. Для акумулятора, генератора, витоку струму і проводки вистачить якісного універсального приладу.
Є ще один параметр, який рідко виносять на коробку, і це вхідний опір. У цифрових мультиметрів він зазвичай становить близько 10 МОм, тому прилад майже не навантажує слабкі сигнали датчиків. Fluke прямо називає це перевагою своєї автомобільної моделі 88V, бо такий опір не шкодить електроніці. Стрілочні прилади і пробники з лампочкою споживають помітно більший струм, тож у колах блоків керування їх краще не використовувати.
Які характеристики мультиметра важливі для авто
Коли розбираєшся, як вибрати мультиметр для гаража, характеристики на коробці легко переоцінити. Важать передусім ті, що впливають на конкретні автомобільні вимірювання.
Струм у міліамперах для пошуку витоку
Якщо акумулятор сідає за кілька днів стоянки, причину шукають через струм, який авто споживає у вимкненому стані. За даними Fluke, нормою вважають до 50 мА після того, як блоки керування переходять у сплячий режим. Засинають вони не одразу, а через 10–45 хвилин, тому прилад має весь цей час стояти в колі.
Для такого тесту потрібні два входи: на 10 А для першого виміру і міліамперний для точнішого. Перевірте, чи обидва входи захищені запобіжниками. У найдешевших моделях вхід 10 А буває без запобіжника, і одна помилка з перемикачем може зіпсувати прилад.
Автоматичний діапазон і фіксація мінімуму
Автоматичний вибір діапазону економить час і знижує ризик помилки для новачка. Ручний діапазон теж не проблема, якщо пам’ятати, що для 12-вольтової мережі потрібна позначка 20 В.
Функція Min/Max корисніша, ніж здається. Під час пуску напруга на акумуляторі просідає на секунду-дві, і без фіксації мінімуму це значення легко пропустити. Як орієнтир часто беруть приблизно 9,6 В під час прокручування стартером при помірній температурі, хоча це не універсальний поріг для всіх авто.
Кількість відліків і точність
Кількість відліків (2000, 4000, 6000 або 22 000) визначає, скільки знаків прилад покаже. Для акумулятора достатньо сотих вольта, і будь-який сучасний мультиметр їх відобразить.
Точність важливіша за кількість знаків. Її записують як ±(0,5 % + 2), тобто відсоток від показу плюс кілька одиниць останнього розряду. Для 12,60 В така похибка дає приблизно ±0,08 В. А от прилад із похибкою 1,5 % може показати 12,4 В там, де насправді 12,6 В, і ви вирішите, що акумулятор недозаряджений, хоча з ним усе гаразд.
True RMS потрібен не завжди
True RMS правильно вимірює змінну напругу несинусоїдальної форми. В автомобілі більшість вимірювань стосується постійної напруги, тому для них ця функція переваг не дає. Fluke пояснює це на прикладі тієї ж моделі 88V, яка True RMS не має. Переплачувати є сенс, якщо тим самим приладом ви перевірятимете інвертори, блоки живлення чи домашню електрику.
Категорія безпеки для авто і дому
Для 12-вольтової мережі висока категорія захисту не потрібна. Якщо ж мультиметр знадобиться і для домашнього електрощита, орієнтуйтеся щонайменше на CAT III 600 В. Високовольтні кола гібридів і електромобілів зазвичай позначені помаранчевими кабелями, і без спеціальної підготовки та процедури виробника їх не перевіряють, навіть приладом із відповідним класом.
Зручність під капотом
Підсвітка, гумовий бампер, магнітний підвіс і тримач щупів здаються дрібницями, поки не доведеться тримати прилад під капотом однією рукою. Варто одразу докупити затискачі-«крокодили» і тонкі голки для вимірювання з тильного боку роз’ємів. Стандартні щупи в сучасні герметичні роз’єми не пролазять.

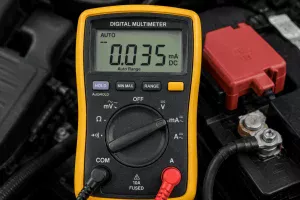

Який мультиметр вибрати для автомобіля під різні завдання
Який мультиметр вибрати для автомобіля, залежить від того, що ви плануєте робити: періодично контролювати акумулятор чи шукати складні несправності. Ось моделі, які регулярно потрапляють у профільні огляди, і сценарії, для яких кожна з них має сенс.
- AstroAI DM130B. Підходить власнику, якому потрібно перевіряти акумулятор, зарядку і запобіжники. Має автоматичний діапазон, фіксацію мінімуму і максимуму, 4000 відліків, підсвітку і ліхтарик. Обмеження в тому, що немає вимірювання температури і True RMS.
- UNI-T UT61E+. Варіант для тих, хто займається електрикою авто глибше. Має 22 000 відліків, True RMS, вимірювання коефіцієнта заповнення, струм до 20 А, клас CAT III 1000 В і підключення до комп’ютера через USB для запису показів. Тахометра й інших суто автомобільних режимів тут немає.
- Fluke 115. Надійний універсальний прилад із 6000 відліків, True RMS, записом мінімуму, максимуму й середнього значення і класом CAT III 600 В. Температуру не вимірює, а коштує дорожче за аналоги з подібним набором функцій.
- Fluke 88V. Професійний автомобільний мультиметр, який вимірює тривалість імпульсу форсунок, коефіцієнт заповнення, оберти через окремий індукційний датчик і фіксує короткі стрибки від 250 мкс. Виробник окремо вказує, що прилад розрахований і на гібридні авто. Мінуси в ціні та в тому, що датчик обертів купують окремо.
Корисним доповненням до будь-якого мультиметра будуть струмові кліщі з діапазоном постійного струму 2 А, наприклад UNI-T UT210E. Вони вимірюють витік без розриву кола, тож не потрібно знімати клему, а блоки керування не прокидаються від відключення живлення. Перед вимірюванням кліщі обнуляють кнопкою ZERO, інакше на малих струмах похибка буде помітною.

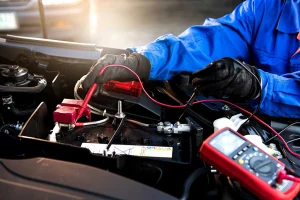

Що показує мультиметр на акумуляторі і генераторі
Перші вимірювання новим приладом найпростіше зробити на акумуляторі. Заодно це допоможе зрозуміти, як читати покази.
Свинцево-кислотний акумулятор, який постояв без навантаження, при повному заряді показує близько 12,6 В. Приблизно 12,4 В свідчить про неповний заряд, а 12,0 В і нижче є приводом зарядити батарею і повторити замір. На заведеному двигуні напруга на клемах у багатьох авто тримається приблизно в межах 13,7–14,7 В.
Ці цифри орієнтовні. Сучасні системи «розумної» зарядки свідомо змінюють напругу залежно від температури, стану батареї і навантаження, тому для конкретного авто варто звіритися з сервісними даними. Мультиметр також не замінює навантажувальний тест. Акумулятор із нормальною напругою в спокої може не прокрутити стартер на морозі.
Яких помилок уникати з автомобільним мультиметром
Більшість зіпсованих приладів і хибних висновків пов’язані не з якістю мультиметра, а з неправильним підключенням.
Найпоширеніша помилка полягає в тому, що червоний щуп залишають у гнізді для струму і торкаються клем акумулятора. У цьому режимі опір приладу майже нульовий, тож виходить коротке замикання. У кращому разі згорить запобіжник мультиметра. Тому перед кожним вимірюванням напруги дивіться не лише на перемикач, а й на гніздо.
Прозвонку й вимірювання опору роблять тільки на знеструмленому колі. Подушки безпеки, натягувачі ременів і роз’єми блоків керування тестером не прозвонюють, бо струм приладу може спричинити спрацювання або пошкодження. Генератор теж не перевіряють старим способом із відкиданням клеми на заведеному двигуні: стрибок напруги здатен пошкодити електроніку.
Для більшості власників оптимальним буде цифровий прилад з автоматичним діапазоном, фіксацією мінімуму, міліамперним входом під запобіжником і підсвіткою. Спеціальні автомобільні режими і True RMS варто розглядати тоді, коли ви вже знаєте, які саме несправності шукатимете.
